水泥回轉窯主要用于煅燒水泥熟料，同力重機設計開發的水泥回轉窯包括：干法水泥回轉窯、半干法水泥回轉窯與濕法水泥回轉窯;同力重機采用國內較先進技術開發出大型新型干法水泥回轉窯系列產品。同力重機擁有自己的水泥回轉窯開發研究與設計隊伍，系統化的水泥回轉窯試驗與檢測手段和精良的大型水泥回轉窯制造裝備和制造技術，已形成較完善的水泥回轉窯設計、制造、安裝與調試服務為一體的技術與生產體系。

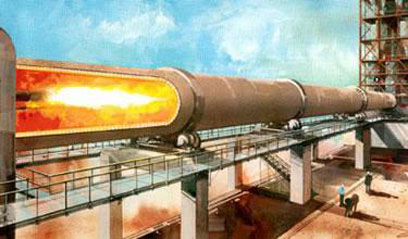

回轉窯是水泥生產的主機設備。主要有窯筒體、傳動裝置、支承裝置、擋輪裝置、窯頭密封裝置、窯尾密封裝置、窯頭罩等部件組成。生料粉從窯尾筒體高端喂入窯筒體內。由于窯筒體的傾斜和緩慢地回轉，使物料產生一個既沿著圓周方向翻滾，又沿著軸向從高端向低端移動的復合運動，生料在窯內通過分解，燒成等工藝過程，燒成水泥熟料后從窯筒體的低端卸出，進入冷卻機。燃料從窯頭噴入，在窯內進行燃燒，發出的熱量加熱生料，使生料煅燒成為熟料，在與物料熱交換過程中形成的熱空氣，由窯進料端進入窯尾系統(預熱器及收塵器)，后由煙囪排入大氣。
一、優質鋼材，耐溫抗裂
窯筒體是回轉窯的軀干，系由鋼板卷制而焊接而成。窯體采用優質碳素鋼或合金鋼板卷制并自動焊接;滾圈采用ZG35CrMo或42CrMo鋼。
二、大齒輪結構堅固、運轉平穩
大齒圈通過切向彈簧板與窯筒體聯結，這種使大齒圈懸掛在窯筒體上的聯結結構能使大齒圈和窯筒體之間留有足夠的散熱空間，并能減少窯筒體彎曲變形等對嚙合精度的影響，還能起到減震緩沖的作用，有利于延長窯襯的壽命。
三、窯速大，產能高
在回轉窯余熱系統較先進的技術條件下，窯速加大，單位體積產量提高。
四、密封效果好，預熱充分利用
密封裝置結構采用迷宮式和接觸式兩大類，其接觸式分鱗片式、石墨塊式、氣缸滑環式等多種形式。系統密封效果好，實現了余熱充分利用，環保除塵簡捷有效，真正實現了熟料質量高，燒成熱耗低。

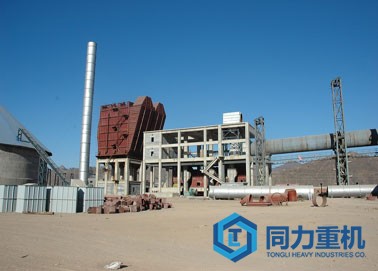

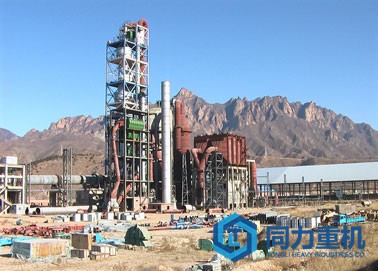

同力重機制造的日產熟料12000噸的大型回轉窯設備(Φ6.2×96)在海螺集團蕪湖海螺水泥有限公司順利投產，設備運行穩定，達標達產，規格型號Φ6.2×96回轉窯是國內自行研制、制造的大規模的回轉窯設備，技術比較先進。
生產情況
【日運轉】: 24小時
【進 料】: 水泥原料
【成 品】: 水泥熟料
【產 量】: 12000t/d
【客戶反饋】:
公司在同力訂購的水泥回轉窯價格符合市場標準，不僅提高了生產效率，而且大大增加了公司的產能，第一年投入使用就為公司挽回了成本，同時，創造了額外的150多萬凈利潤。
規格 | 生產能力 | 窯體轉速 | 主電動機 | 主減速器 | 重量 | |
m | t/d | r/min | 型號 | 功率 | 型號 | t |
kw | ||||||
Φ3.2×50 | 1000 | 0.36～3.57 | ZSN4-280-091B | 160 | NZS995-40 | 259 |
Φ3.3×50 | 1200 | 0.36～3.57 | ZSN4-280-091B | 160 | NZS995-40 | 266 |
Φ3.5×52 | 1500 | 0.35～3.51 | ZSN4-315-082 | 190 | NZS995-25 | 318 |
Φ3.5×54 | 1500 | 0.41～4.06 | ZSN4-315-072 | 250 | ZSY560-40 | 327 |
Φ4.0×60 | 2500 | 0.41～4.07 | ZSN4-355-092 | 315 | YNS1110-22.4V | 446 |
Φ4.2×60 | 3000 | 0.4～3.98 | ZSN4-355-12 | 375 | JH560-SW-28 | 491 |
Φ4.3×60 | 3200 | 0.4～4.0 | ZSN4-355-12 | 400 | YNS1400-31.5 | 536 |
Φ4.3×62 | 3200 | 0.4～4.0 | ZSN4-355-12 | 420 | YNS1400-31.5VIBL | 547.5 |
Φ4.3×64 | 3500 | 0.4～4.0 | ZSN4-355-12 | 420 | YNS1400-31.5VIL | 552 |
Φ4.3×66 | 3500 | 0.4～4.0 | ZSN4-355-12 | 450 | YNS1400-31.5VIBL | 560 |
Φ4.8×74 | 5000 | 0.35～4.0 | ZSN4-400-092 | 630 | JH710c-SW305-40 | 859 |
Φ5.0×74 | 6000 | 0.35～4.0 | ZSN4-450-092 | 710 | JH800c-SW306-28 | 877 |
Φ5.6×87 | 8000 | 0.35～4.0 | ZSN4-450-12 | 800 | JH900c-SW305-25 | 1201 |
Φ6.0×95 | 10000 | 0.35～4.0 | ZSN4-500-092 | 950×2 | JH900c-SW305-28 | 1580 |
Φ6.2×96 | 12000 | 0.35～4.0 | ZSN4-560-092 | 1100×2 | JH900c-SW305-28 | 1730 |
